変位60mm程度までは梁同士のめり込みのみ。その後、腰掛下からの割裂によって破壊に至った。
*同型4体の試験体にて実験を行った
試験体
実験後

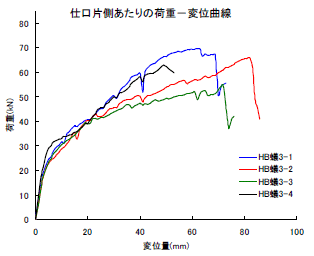

結果グラフ
片側仕口の性能値(kN)
片側仕口の性能値(kN)
Py30
2/3P30
異樹種集成材
蟻3-1
仕口右
仕口左
28.6
28.6
36.7
39.5
異樹種集成材
蟻3-2
仕口右
仕口左
27.6
25.2
32.8
32.4
異樹種集成材
蟻3-3
仕口右
仕口左
25.4
23.8
31.1
30.3
異樹種集成材
蟻3-4
仕口右
仕口左
27.3
29.0
36.2
34.5
短期接合耐力
28.8
Py30:変位30mm時までのデータから求められた降伏耐力
2/3P30:変位30mm時までの最大荷重×2/3
