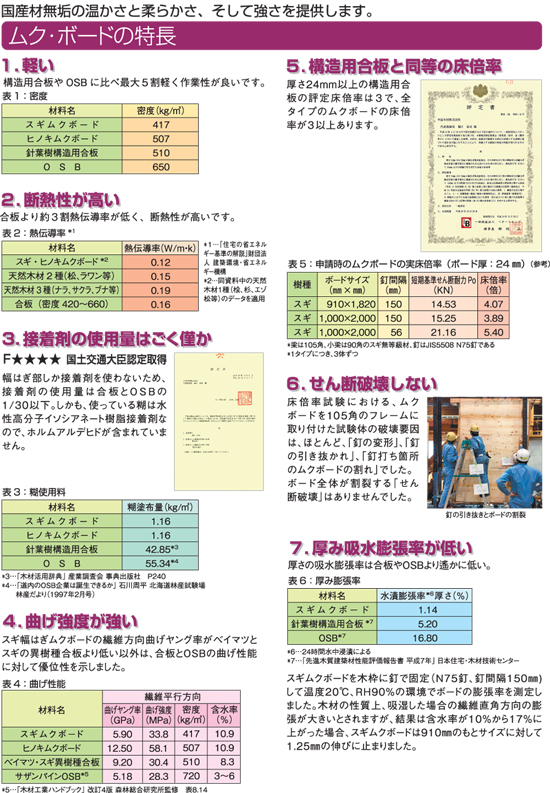

点击可放大

将国产材实木的温暖、柔和、强度表现出来。
实木拼板的特点

1 轻便
比构造用合板或者OSB最多可以轻50%，操作轻松。
表1密度 材料名 密度(kg/m2)
杉木实木拼板 417
桧木实木拼板 507
针叶树构造用合板 510
OSB 650

2 隔热性好
热传导率比胶合板大约低30%，隔热性好
表2 热传导率 材料名 热传导率(W/mk)
杉木 桧木实木拼板 0.12
2种天然木材(松木 柳安等) 0.15
3种天然木材(柞木 樱木 山毛榉等)0.19
胶合板(密度420-660) 0.16

3 胶粘剂的使用量很少
F ★★★★、取得国土交通大臣认定
只有宽度部分使用粘着剂，胶粘剂的使用量是胶合板和OSB1/30以下。
而且使用的是水性高分子异氰酸酯树脂胶粘剂，不含甲醛。
表3 胶粘剂使用量
材料名 涂胶量(kg/m2)
杉木实木拼板 1.16
桧木实木拼板 1.16
针叶树构造用合板 42.85*3
OSB 55.34*4

4 弯曲强度高
除了杉木的横拼实木板的纤维方向弯曲率比花旗松
和杉木的混合树种胶合板低以外，比合板和OSB的弯曲性能均好。
表4 弯曲性能
材料名　　　　　 　纤维平行方向
弯曲率 弯曲强度 密度 含水率
杉木实木拼板
桧木实木拼板
花旗松 杉木混合树种合板
南方松OSB

5 和构造用胶合板相同的楼床倍率（地面强度系数）
厚度24mm以上的构造用合板的评定地楼床倍率是3，全部类型的实木拼板的楼板倍率是3以上

6 不会剪断破坏
用钉子将实木拼板固定在105方材木框上面进行楼板倍率试验时，
试验体的破坏因素大多是钉子变形，钉子的拔出，以及有钉子处实木拼板的开裂。
并没有引起实木拼整体的开裂的剪切破坏

7 厚度吸水膨胀率低
厚度的吸水膨胀率比胶合板和OSB等都低很多 表六 厚度膨胀率
材料名 水渍膨胀率 厚度(%)
杉木实木拼板 1.14
针叶树构造用胶合板 5.20
OSB 16.80
将杉木的 实木拼板用钉子固定在木框上(N75钉子，间隔150mm)
在温度20度，RH90%的环境下测定拼板的膨胀率。
在木材的性质方面，吸湿情况下纤维的垂直方向的膨胀大，结果是含水率从10%至17%上升时，
相对于杉木实木拼板的原尺寸910mm只大了1.25mm
