DRY BEAM

试验、实验结果
　　 干燥材和未干燥材的比较
　　 结疤对强度的影响
表面裂缝对强度的影响

干燥材和未干燥材的比较

― 推荐构造体部分使用不容易变形的DRY BEAM―

变形
变形举动试验

（木材的水分和变形的关系） 信州大学 农学部 教授 武田孝志

試験体写真
　　
自古以来无节柱子和内装材料使用干燥木材就是常识。但是现在构造材也开始呼吁使用干燥材料。这是因为，现在工期有严格的限制，不能像以前那样在轴组组装后慢慢让木材干燥。住宅的桁架材(梁与檩)如果不使用 干燥材，除了产生弯曲，梁的干燥收缩还会引起地板的倾斜。为了弄清楚轴组构造体使用干燥材和未干燥材的 弯曲变形情况，我们在信州大学农学部搭建了实验体，于平成6年至平成9年间进行了实验。该实验的目的在于，以木质结构所使用的梁为对象，通过对人工干燥材和未干燥的比较来探寻木材与水分的关系。
ＴＯＰ
试验结果（DRY BEAM和未干燥材的弯曲度比较）

试验方法
材料尺寸
（宽×梁高×长）105×240×4000ｍｍ
试验材
DRY BEAM　　未干燥材
负荷重量
　956kg

试验结果（收缩尺寸/弯曲）

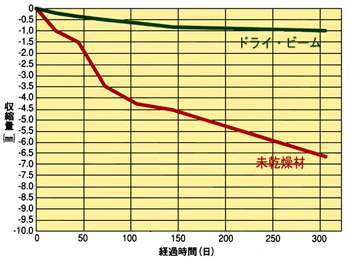

干燥收缩尺寸
（DRY BEAMＶＳ未干燥材）

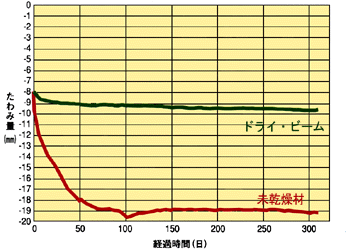

长期继续负荷产生弯曲状况
（DRY BEAMＶＳ未干燥材）

从试验的结果来看，在工期有限的情况下最好使用干燥材。

实际上在轴组组装完工后，梁不会产生象试验那么大的负重，但干燥才和未干燥材的弯曲变形差别很大，而且干燥材和未干燥材梁的收缩量也有很大差别，未干燥材比干燥材发生地板倾斜的可能性大。所以在工期有限制的情况下推荐使用干燥材。
ＴＯＰ

节疤对强度的影响
― 检验有死节和脱节的DRY BEAM的弯曲强度 ―

为了检验有死节和脱节的DRY BEAM的弯曲强度，在广岛县立林业技术中心进行了全尺寸材料弯曲强度试验。结疤有活节和死节之分，生长中带叶的树枝长在树干中的部分称为活节，已经干枯的树枝长在树干中的部分称为死节。因为死节被夹在枯萎的树皮和树干之间 被截断，所以容易脱落成为脱节。但是在强度方面活节死节和脱节之间没有差别。日本农林规格(JAS)的解说书中写到“脱节、腐烂节、死节、材面欠缺及孔都和活节一样，都属于木节的范畴。”

　本公司的主张
木造轴组住宅使用的木材断面尺寸不是根据基准强度，而是根据长期容许应力度决定的。与工业材料不同，作为自然素材的木材质量有某种程度的差异，所以木材的长期容许应力度被规定为基准强度的1.1/3。也就是说，最初阶段乘以约3倍的安全率确保了构造的安全。 通过以下试验可以明白，死节·脱节的强度数值平均值·最小值都超过基准强度，相对长期容许应力度有充分的强度数值。另外，本公司产品规格符合严格的构造材强度，可以安心使用。
试验方法
材料尺寸
（宽度×梁高×长度）105×105×2000ｍｍ
试验材
挑选有死节，脱节的DRY BEAM等外级的材料20根
负荷方法
 『構造用木材的强度试验方法』（财団法人 日本住宅・木材技术中心报告书）按以下条件增加荷重至试验材破坏为止
负荷条件 下部支点间距189cm 上部支点间距63cm


试验结果试验材No./弯曲强度/图片
▼详细的试验结果请点击图片　　　　显示全部详细试验结果


No.1
46.3N/m㎡
No.2
34.6N/m㎡
No.3
39.9N/m㎡
No.4
42.2N/m㎡
No.5
59.8N/m㎡
No.6
53.4N/m㎡
No.7
52.7N/m㎡
No.8
38.5N/m㎡
No.9
62.9N/m㎡
No.10
50.1N/m㎡
No.11
44.3N/m㎡
No.12
64.3N/m㎡
No.13
62.1N/m㎡
No.14
40.7N/m㎡
No.15
39.3N/m㎡
No.16
33.8N/m㎡
No.17
42.7N/m㎡
No.18
54.8N/m㎡
No.19
47.0N/m㎡
No.20
59.5N/m㎡

平均値
(N/m㎡)		 最小値
(N/m㎡)		 最大値
(N/m㎡)
４８.４ ３３.８ ６４.３

ＴＯＰ



表面裂纹对强度的影响

表面裂纹证明是干燥材。对强度性能没有影响。含有充足水分的木材（生材）表面是没有裂纹的。木材在干燥的过程 中由于纤维方向尺寸收缩率不同，由此会产生裂纹。但是木材干燥后，耐腐蚀性和强度也会加强。

日本农林规格(JAS)
表面开裂基本不对强度（弯曲、压缩、拉伸）产生影响。因此在《针叶林构造用材的日本农林规格》中的相关限制条件 只对贯通开裂有效，表面开裂不在此列。

构造材干裂的力学性质
根据宫崎县工业试验场・荒武氏的「构造材的干裂和力学性质」的报告，干裂对弯曲强度及弯曲弹性系数没有影响， 反而在干燥过程中容易发生干裂的材料在强度方面可能更有优势。

（出自木材工业 Vol.51,No.11,1996／《构造材的干裂和力学的性质》)

试验结果（※试验材DRY BEAM105×180×4000mm）

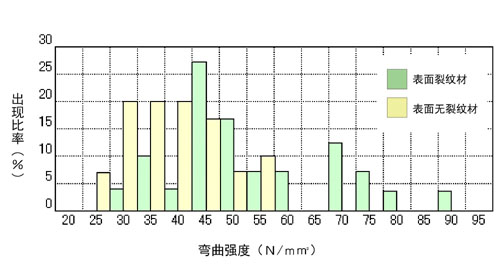

观察下面测定值图表可以发现，由表面开裂导致强度降低这一观点是站不住脚的。甚至出现了在平均强度方面表面开裂材表现甚至优于没有开裂的材料的结果。

　 平均弯曲强度(N/m㎡) 根树
表面裂纹材料 55.95 30
无裂纹材料 41.02 30

[参考基准]　基准强度※
基准强度（建筑基准法施工例 第89条第2项）
树种 分选 等级 强度基准
弯曲(N/m㎡)
花旗松 目视等级分选 甲种2级 22.8

※基于无缺点小试验体的强度试验结果，统计的下限值。
按树的种类等级来决定基准强度值。
